G331 K2フリーピッチ隠し棚受

    特徴

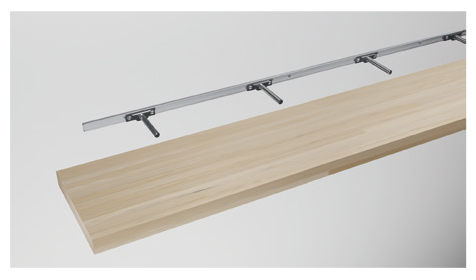

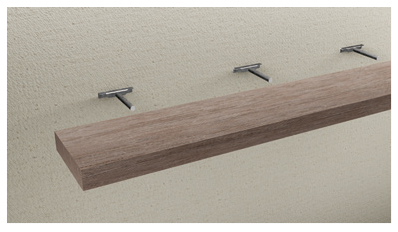

    ●棚受が見えない隠し棚受です。
    ● 棚の荷重は個々の棚受サポートにかかるのではなく、サポートレール全体に分散されます。

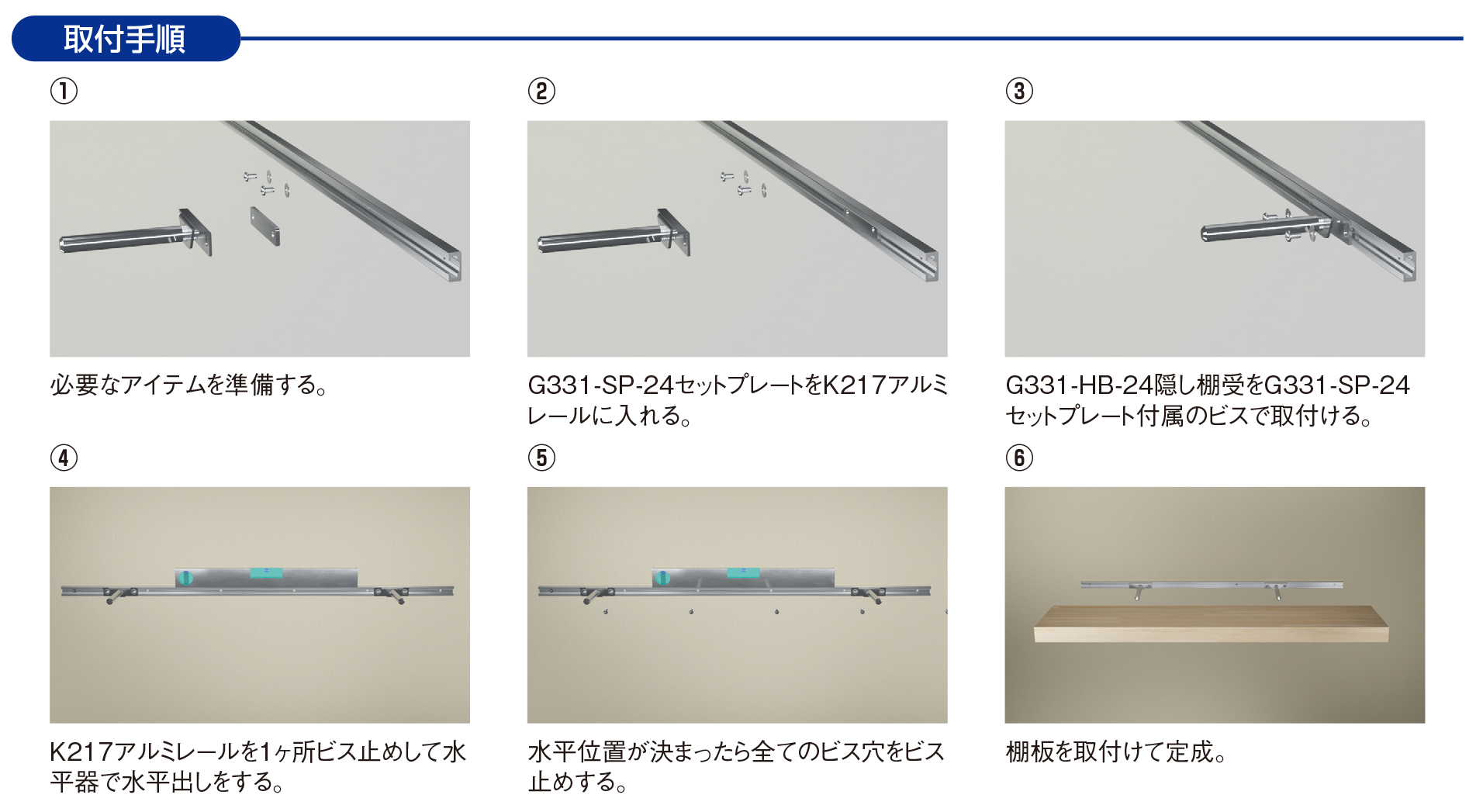

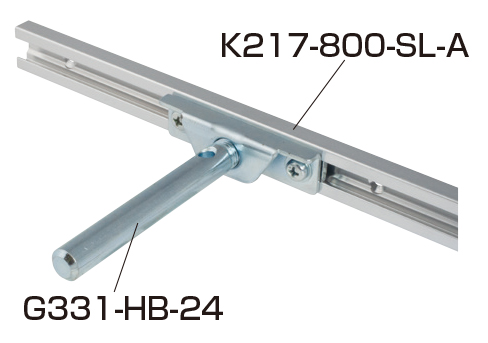

    ● 取り扱いが簡単です。サポートレールを壁にビスで取り付けます。次に棚受サポートをサポートレールに取付けて、横方向に移動します。
    ● サポートレールを水平に取り付ける事で、複数の棚受サポートを水平に取付られます。一つ一つ水平出しする手間が省けます。
    ● サポートレールはアルミ製なので、棚の幅に合わせてカットすることが容易にできます。また取付位置に合わせてビス穴の追加加工も容易にできます。
    ●耐荷重/G331-HB 2本使用時:12kgf (ピッチ700mm以下、棚奥行200mm先端荷重)
    G331-SR800+G331-HB 2本使用時:10kgf (ピッチ700mm以下、棚奥行200mm棚受サポート間)
    ●棚板厚/24mm以上

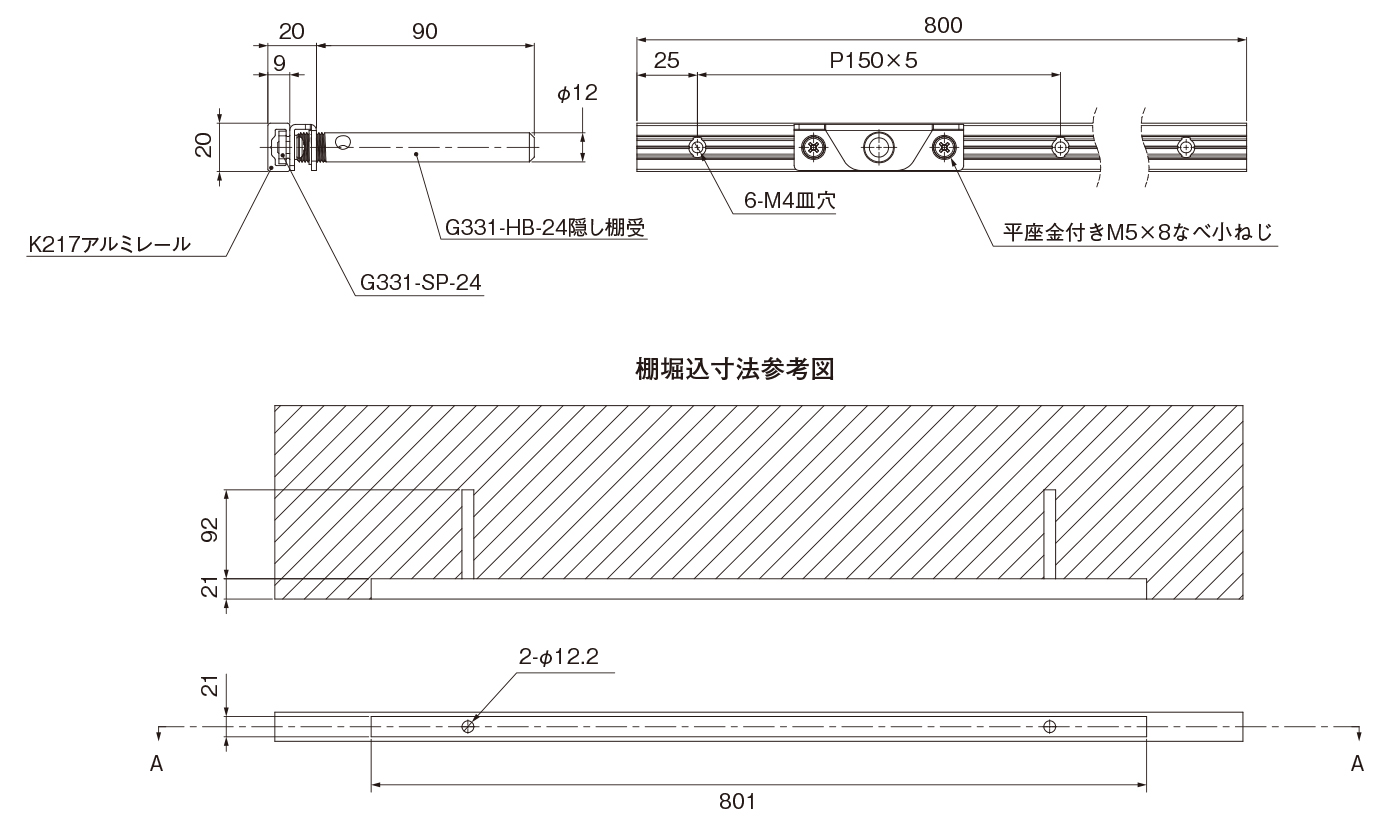

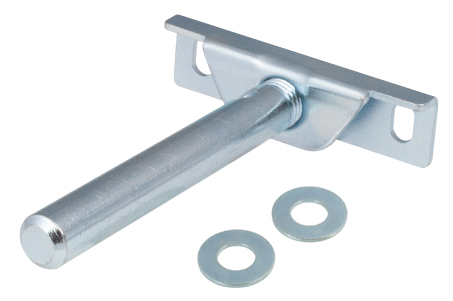

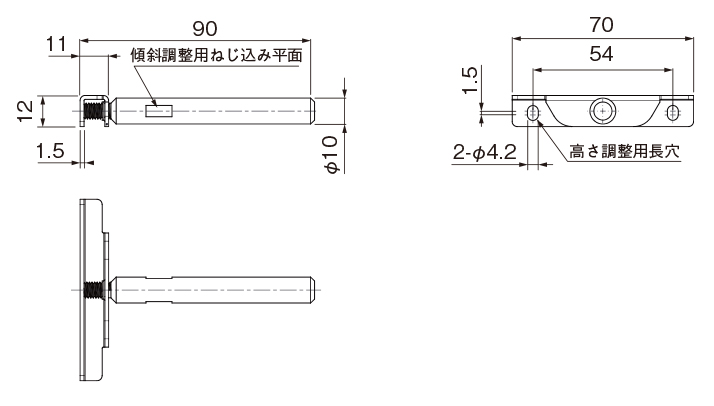

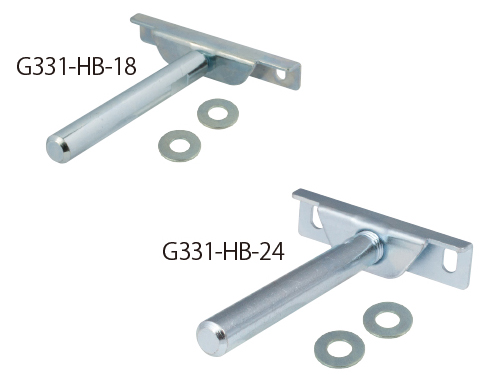

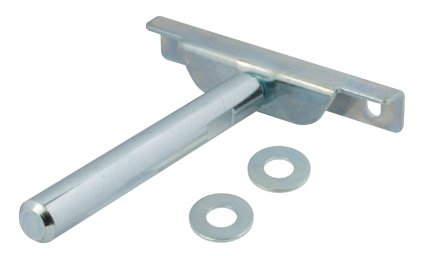

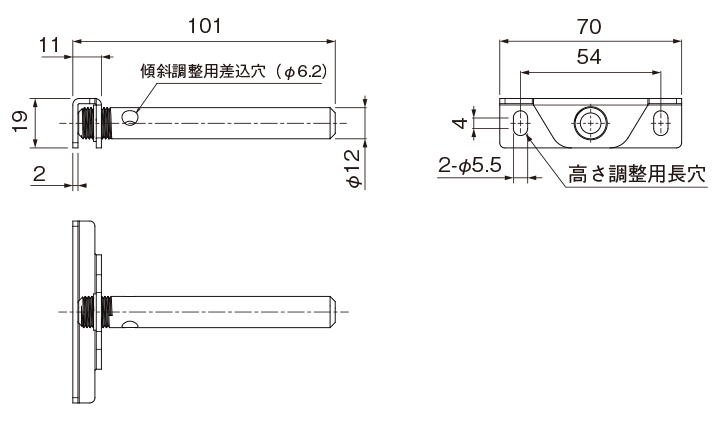

    G331-HB 棚受サポート
    ●棚受が見えない隠し棚受です。
    ● 傾斜調整用差込穴を締めることで傾きが調整できます。
    ●材質/鋼
    ●仕上/三価クロメート
    ●入数/100ヶ

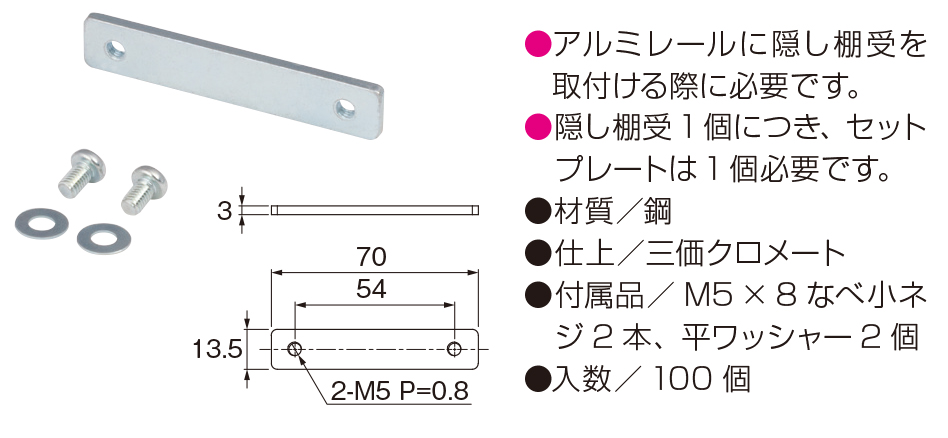

    オプション品 G331-SP セットプレート
    ● サポートレールに棚受サポートを取付ける際に必要です。
    ● 棚受サポート1ヶにつき、セットプレートは1ヶ必要です。
    ●材質/鋼
    ●仕上/三価クロメート
    ● 付属品/M5×8なべ小ネジ2本、平ワッシャー2ヶ
    ●入数/100ヶ

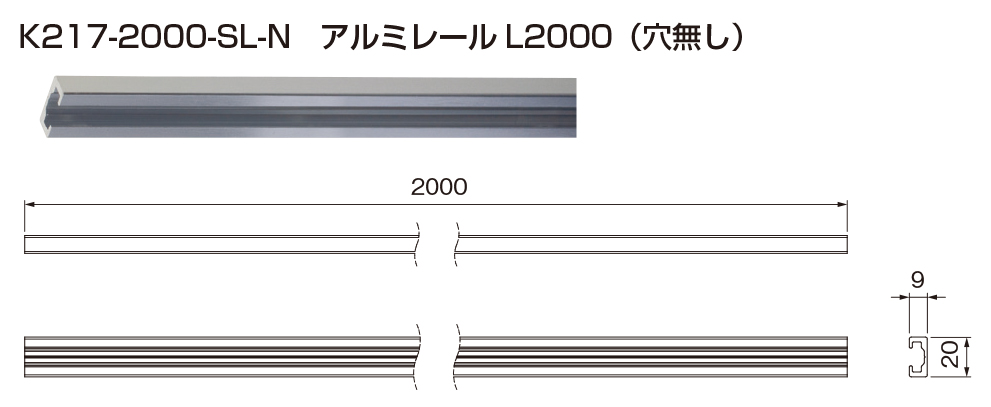

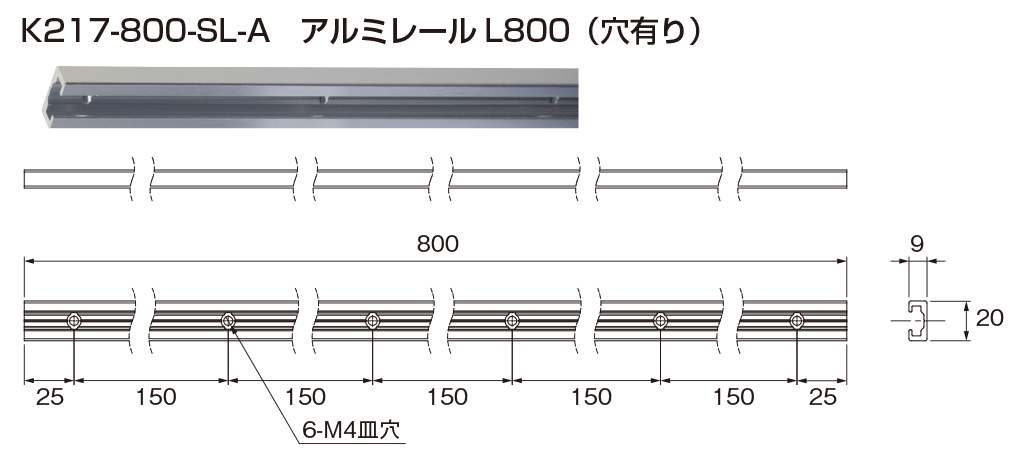

    G331-SR サポートレール
    ●材質/アルミ
    ●仕上/アルマイト
    ●入数/100本
    ※ G331-SR2000には取付穴は加工されていません。

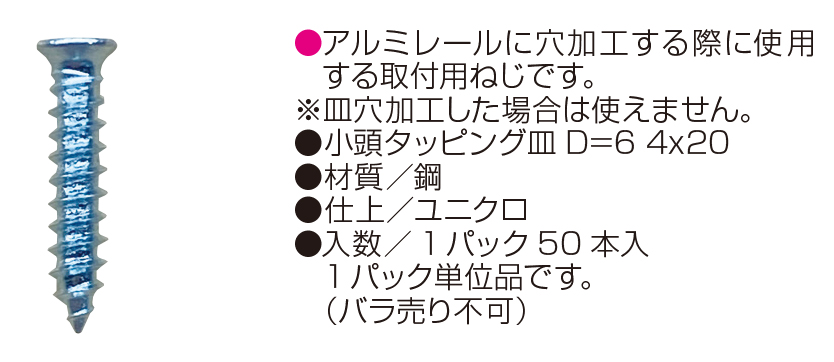

      M4皿ねじ使用の場合は皿穴加工をしてください。
      M4D6皿ねじ使用の場合は穴加工のみで構いません。
      レール内を摺動する部品がねじ頭と干渉しないことをご確認ください。

    商品お問合せ

    ダウンロード

    商品コード ページ 品番 品名 材質
    仕上げ
    CADデータ
    ダウンロード
    備考 入数 上代 上代
    改定日
    改定上代
    000-009-452 G331-HB 棚受サポート
    三価クロメート
    DXF STEP IGS 100 840
    000-009-453 G331-SP セットプレート
    三価クロメート
    DXF STEP IGS 100 220
    000-009-454 G331-SR800 サポートレールL800(穴有り) アルミ
    アルマイト
    DXF STEP IGS 100 2000
    000-009-455 G331-SR2000 サポートレールL2000(穴無し) アルミ
    アルマイト
    DXF STEP IGS 100 5600
