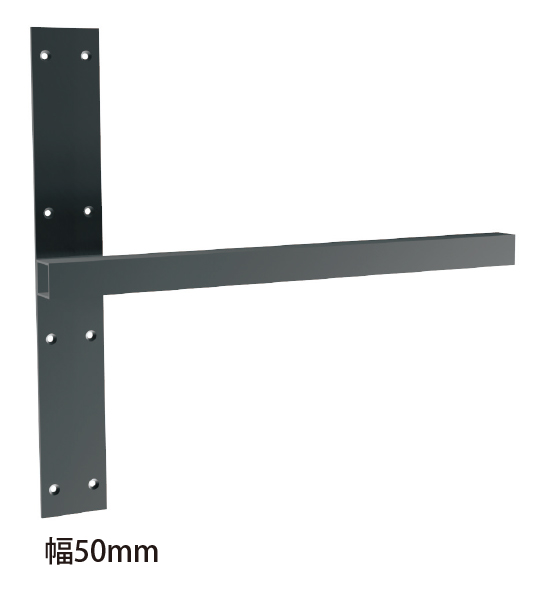

●棚受が見えない隠し棚受です。
●太さ13 角/16 角/19 角/25 角があります。

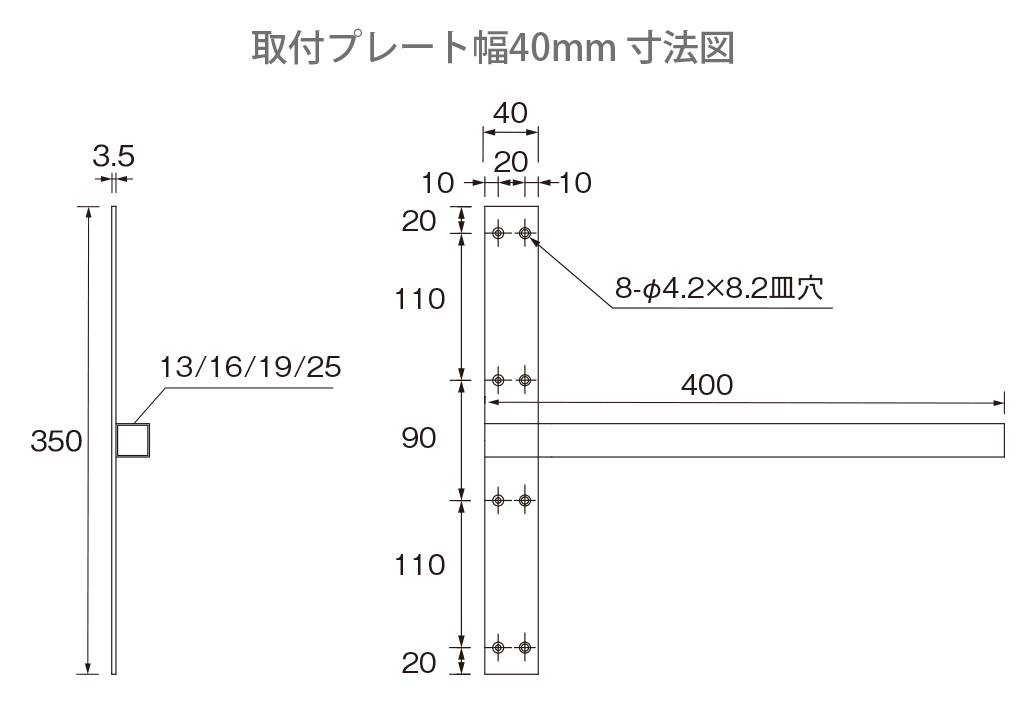

●取付プレートの幅は40mmと50mm があります。
●棚板の幅に合わせてカットして使用する事が出来ます。
●取付プレートのカット、ビス穴の追加も可能です。
※受注対応
●1 本からの取り扱いです。（在庫品）
注意：棚の水平出しは角パイプで行ってください。
●材質／鋼
●仕上／黒焼付塗装
●推奨ネジ／ 3.5mm 皿
商品お問合せ
| 商品コード | ページ | 品番 | 品名 | 材質 仕上げ |
CADデータ ダウンロード |
備考 | 入数 | 上代 | 上代 改定日 |
改定上代 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 000-003-021 | 185 | G328-13×50×400 | 隠し棚受（旧品番G328-13×400） | 鋼 黒焼付塗装 |
DXF
|
STEP
|
IGS
|
10 | 3950 | |||
| 000-003-022 | 185 | G328-16×50×400 | 隠し棚受（旧品番G328-16×400） | 鋼 黒焼付塗装 |
DXF
|
STEP
|
IGS
|
10 | 4100 | |||
| 000-003-023 | 185 | G328-19×50×400 | 隠し棚受（G328-19×400） | 鋼 黒焼付塗装 |
DXF
|
STEP
|
IGS
|
10 | 4250 | |||
| 000-003-024 | 185 | G328-25×50×400 | 隠し棚受（旧品番G328-25×400） | 鋼 黒焼付塗装 |
DXF
|
STEP
|
IGS
|
10 | 4350 | |||
| 000-009-427 | G328-13×40×400 | 隠し棚受 | 鋼 黒焼付塗装 |
DXF
|
STEP
|
IGS
|
10 | 3950 | ||||
| 000-009-428 | G328-16×40×400 | 隠し棚受 | 鋼 黒焼付塗装 |
DXF
|
STEP
|
IGS
|
10 | 4100 | ||||
| 000-009-429 | G328-19×40×400 | 隠し棚受 | 鋼 黒焼付塗装 |
DXF
|
STEP
|
IGS
|
10 | 4250 | ||||
| 000-009-430 | G328-25×40×400 | 隠し棚受 | 鋼 黒焼付塗装 |
DXF
|
STEP
|
IGS
|
10 | 4350 | ||||
