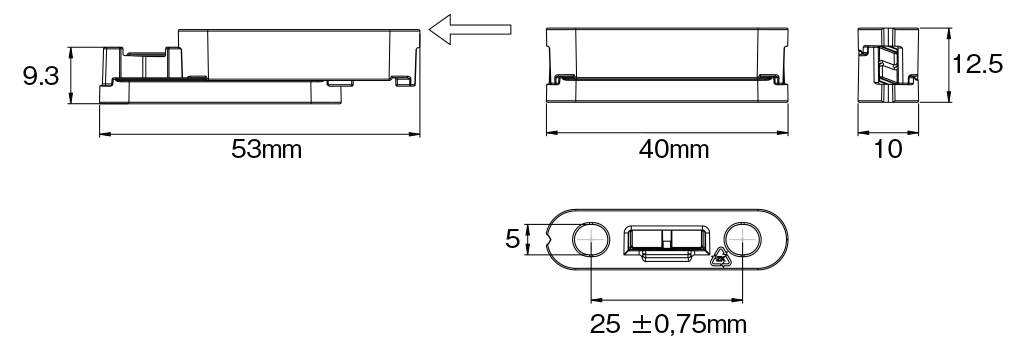

E553-A 本体
● 椅子、キャビネット、ベッド、テーブルなどに最適です。
● オス、メスが共通な為、取付が容易です。
● スライドさせて組立てます。
●パネル厚みは14 mmの薄さまでお使い頂けます。
●くさび構造による自己締付力があります。
●組立てと取り外しが可能です。
●材質/亜鉛ダイカスト
●仕上/亜鉛メッキ
●推奨ネジ/ 5mm 皿小頭
●入数/ 200 ヶ
E553-S ストッパー

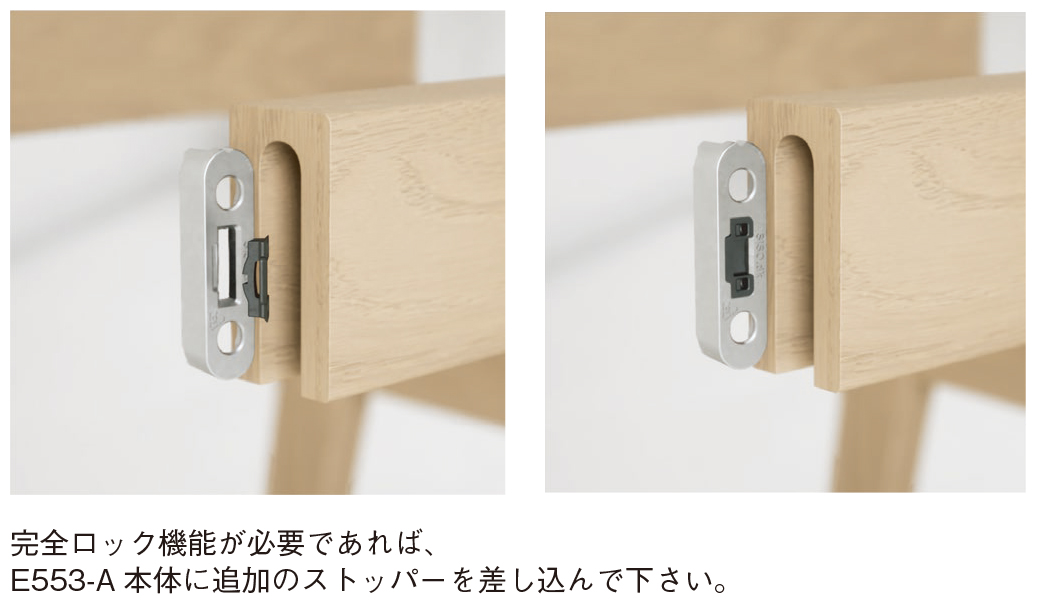

● 完全ロック機能の為のストッパーです。
●材質/ ABS
●仕上/グレー
●入数/ 100 シート ※ 1 シート(10 ヶ)単位品
商品コード | ページ | 品番 | 品名 | 材質 仕上げ |
CADデータ ダウンロード |
備考 | 入数 | 上代 | 上代 改定日 |
改定上代 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
000-009-514 | E553-A | ジョイントコネクター本体 | 亜鉛ダイカスト 亜鉛メッキ |
DXF
|
STEP
|
IGS
|
推奨ネジ/5mm皿小頭 | 200 | 300 | |||
000-009-515 | E553-S | ストッパー | ABS グレー |
DXF
|
STEP
|
IGS
|
1シート(10ヶ)単位品 | 100 | 230 |
