B138 テーブル折り畳み脚金具

特徴

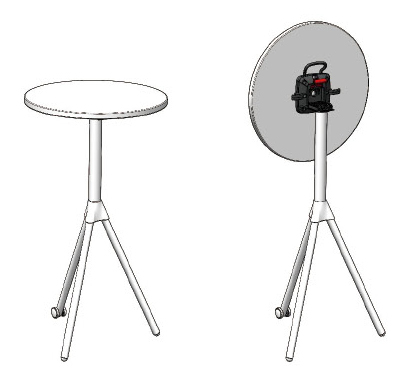

● テーブルを折り畳んだ際に垂直状態を保持するロッキング部品付きです。
● オプションの中間プレートを使用して様々な脚のサイズ・形状に取付可能です。
●スチール脚、木製脚に使用可能です。
●材質／ナイロン
●仕上／本体：黒　レバー：赤
●取付可能脚サイズ／最大φ 80 迄、□ 70mm 迄
●推奨天板寸法／◯ 800 φ迄
● スチール脚使用可能、M8・M10・W3 ／ 8 ボルトとナットで締めてください。
● 木製脚使用可能、E114 ハンガーボルトとナットで取付けてください。

商品お問合せ

ダウンロード

パンフレット

商品コード	ページ	品番	品名	材質仕上げ	CADデータダウンロード			入数	上代
000-000-461	35	B138-A	ﾃｰﾌﾞﾙ折り畳み脚金具本体（ﾛｯｷﾝｸﾞ部品付属）	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	11000
000-000-462	35	B138-	ﾛｯｷﾝｸﾞ部品	ﾅｲﾛﾝ白	DXF	STEP	IGS	100	380
000-000-463	35	B138-P1	ｽﾀｯｷﾝｸﾞ用中間ﾌﾟﾚｰﾄ	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	1050
000-000-464	35	B138-P2	40/50/60/70用中間ﾌﾟﾚｰﾄ	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	510
000-000-465	35	B138-P3	Φ76用中間ﾌﾟﾚｰﾄ	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	510
000-000-466	35	B138-P4	Φ51/70/80用中間ﾌﾟﾚｰﾄ	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	510
000-000-467	35	B138-W	回転止め部品	ﾅｲﾛﾝ赤	DXF	STEP	IGS	100	194
000-000-468	35	B138-H	ﾌｯｸ×2 ﾊﾝﾄﾞﾙ×1 (ｾｯﾄ品)	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	3250
000-000-469	35	B138-Q	連動解除部品	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	12500
000-000-470	35	B138-515	連動解除部品	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	8900
000-000-471	35	B138-F	ﾊﾟﾈﾙﾌﾚｯｸｽ	ﾅｲﾛﾝ黒	DXF	STEP	IGS	100	3550
000-000-472	35	B138-20-1500	連動解除部品用ﾊﾟｲﾌﾟ	鋼黒	DXF	STEP	IGS	100	2650
